- 產品名稱：射頻導納液位計
- 瀏覽：
- 添加時間：2016-06-13 09:19:09
- 推薦度：
一、產品簡介
P100型射頻導納物位開關，采用美國******的NULL－KOTE抗黏附電子線路，可以探測真實物位的同時，消除黏附和懸掛在探頭周圍的假物信號。
二、產品原理：
P100系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相比其它******產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。
三、測量原理：
射頻導納物位儀表是一種從電容式物位測量技術發展起來的，防掛料、更可靠、更準確、適用性更廣的物位控制技術，射頻導納中的導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、電感性成分綜合而成。而射頻即發射高頻無線電波，所以射頻導納物位控制技術是通過用高頻無線電波測量被測介質導納來實現物位測量。射頻導納技術與電容式技術***重要的區別在于測量量的多樣化和三電極技術。射頻導納測量量的多樣化在于不止是測電容量，還有電阻和電感量，是測量更加準確。三電極技術包括電子單元和傳感器，在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。
四、技術參數
1、電源：220VAC/50Hz；24VDC；
2、輸出觸點容量：DPDT，5A/220VAC,10A/24VDC；
3、延時：0～30秒可調；
4、靈敏度：小于0.5PF；
5、物料溫度:-180～+260℃(可訂制800℃)；
6、電路部分溫度：-40～80℃；
7、失電保護模式：采用高低模式，現場可調；
8、外殼：重型壓鑄鋁外殼。
五、產品選型
型號
溫度壓力
標準長度
***大長度
傳感器外型
安裝尺寸NPT
應用
P101
120℃/1.5MPa
450mm
桿式1.5m 纜式6m
直徑：8mm
三極桿式/纜式3/4''
常溫常壓一般應用液體、漿體、顆粒
P102
230℃/1.5MPa
450mm
桿式1.5m纜式6m
直徑：8mm
三極桿式/纜式3/4''
1''中溫中壓一般應用液體、漿體、顆粒
P103
800℃/常壓25℃/5MPa
450mm
桿式1.5m纜式5m
直徑：8mm
三極桿式/纜式1''
高溫超高溫應用只有分體安裝形式
P104
80℃/常壓
450mm
200mmx200mm
三極板式堵煤強沖擊只有分體安裝形式
P105
230℃/1MPa
450mm
450mm
直徑：20mm
三極桿式1-1/2''
低料位加重型強沖擊只有分體安裝形式
P106
800℃/3MPa
450mm
1.5m
直徑：14mm
兩極桿式3/4''
酸堿強腐蝕法蘭安裝

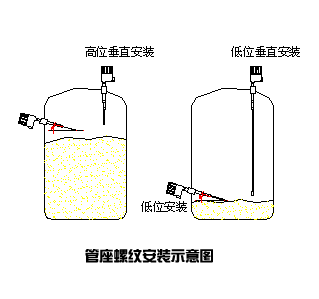

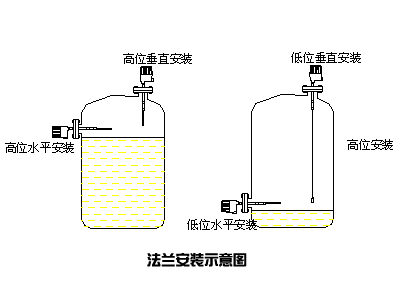

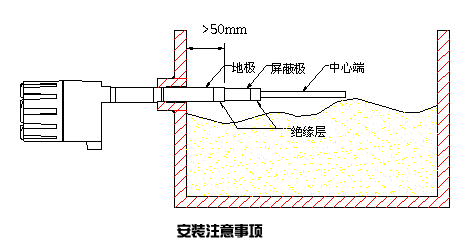

安裝注意事項：
